続、錨の制作
ミラー合体の際は、必ず合体箇所の頂点が、うまくマージ（統合）されないケースが、多いので、手動で選択して、マージ、距離で修正しました。
フォルムを良く眺め（ここが凄く大事）、チェックしたら、あとはエクスポートして完成です。
まず、オブジェクトネームを、付け直して、オブジェクト、適用、変形トランスフォームを実行し、データを清書します。
編集モードより、クリーンナップも、も一度試してみましょう。
（ここまで、エラーは無いと思いますが）
で、例えばAnchor01と付けたオブジェクトを選択した後・・・

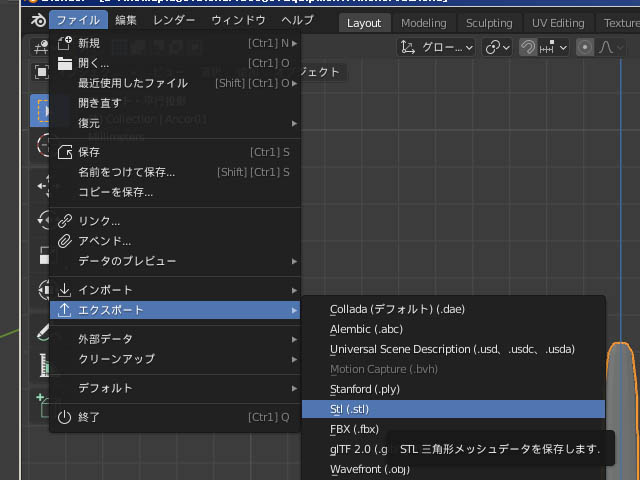

ファイルから、エクスポートを選択・・・

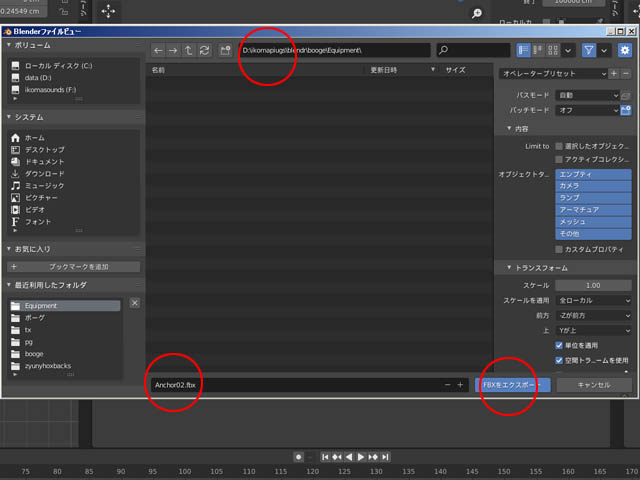

オプションを開き
保存する場所（上の赤丸）、新たなるオブジェクト名（左の赤丸）、そしてFBX（dae、Dobj、STLでもOK）をエクスポートボタン（右の赤丸）を押せば、ファイルの出来上がりとなります。
おっと、この時右端のメニュー欄のオプション設定を、必要に応じてチェックして下さい（この場合は、内容から選択したオブジェクトにチェック、オブジェクトタイプ欄は、メッシュのみを選択）
ちなみに、このファイル形式の違いは？と言うと・・・
dae・・・Blenderでのデフォルト形式、Blenderプロジェクト同士でのやりとりに最適。
OBJ・・・パワーアニメータなどで使っていた古典的モデリング関係の形式。３Dデータ、テクスチャデータのみ。モデルデータでは、昔のソフトなどでは共通性が特に高い。
FBX・・・３Dデータ、テクスチャデータ、ボーン・アニメーション関係と３Dソフトで必要なデータをほぼ含んだ、データ形式。
STL・・・３Dプリンタ用の主力形式データ。スライサーソフトで、多く採用されている。
まあ、当ブログでは、STLが一押しですが、なじみや、ここ一の機能を利用して、３Dソフトの梯子も頻繁にあるので、臨機応変に使い分けでいいと思います。
とにかく、これで、アンカーは終了、お次は、モーターランチの制作にいってみます。
40フィートモーターボートの制作
ボーグの搭載艇は？と言えば、両舷にこの40フィートのモーターボート１隻づつ４箇所ポートデッキにあるようです。（内部に収容してあるものは、モデリング上は、もちろん作りません）
で、制作法は、ボートだけに、ボーグの船体を制作した方法と同じでもよいのですが、何分、小さいので（実寸6mm）もっと簡単にポリゴンで、作ってみようという事で、使いゴゴ地が良い、ポリビルドで制作することにしました。
一応、ガイドとして参照画像を配置してから、行うことにします。
まずは、上面から、追加、画像、参照で、ボートの画像を読み込みます。

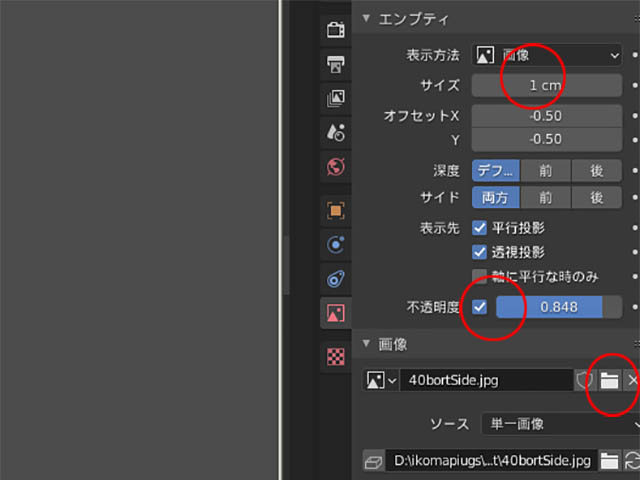

画像プロパティで、サイズは、1cmくらいに指定して下さい。
読み込み方によっては、回転が必要な場合もありますので、回転ツールでボートの図面が、下に向くよう調整します。（この場合は、−９０度でした）
さらに、透明度も下げて作業しやすくします。
これを、無論、側面図、正面図にも、それぞれの画像を読み込みます。
こんな感じ出来たら、OKです。

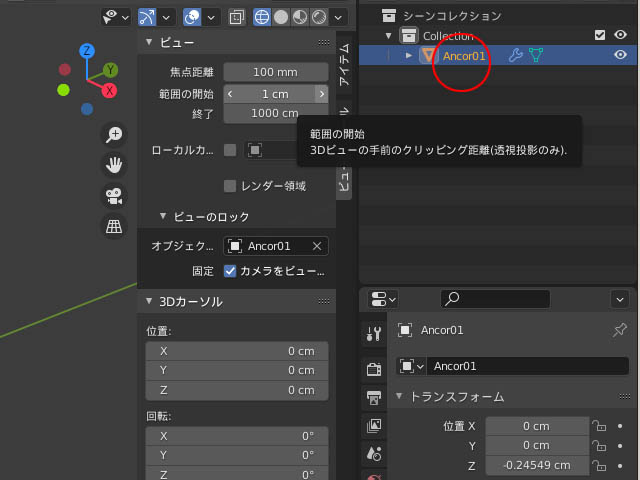

後、カメラの設定も、小さすぎるので、焦点の範囲開始は、0.01くらいに小さくします。（ズームした時消えたりするので）

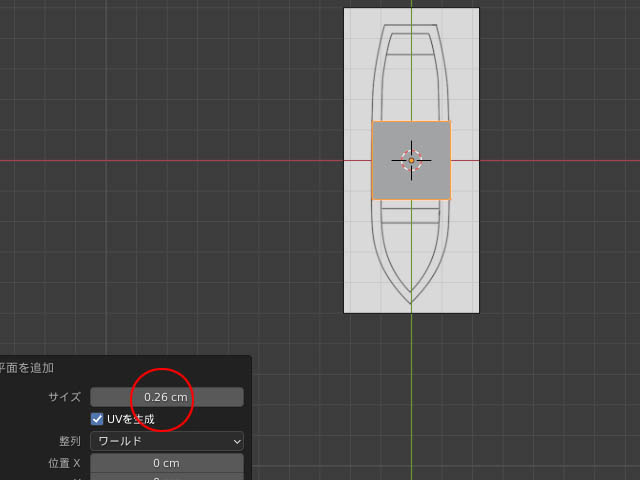

で、最初は、オブジェクト追加で、メッシュ、平面。
サイズは、ボート上面図、横幅一杯の0.26cmにしました。

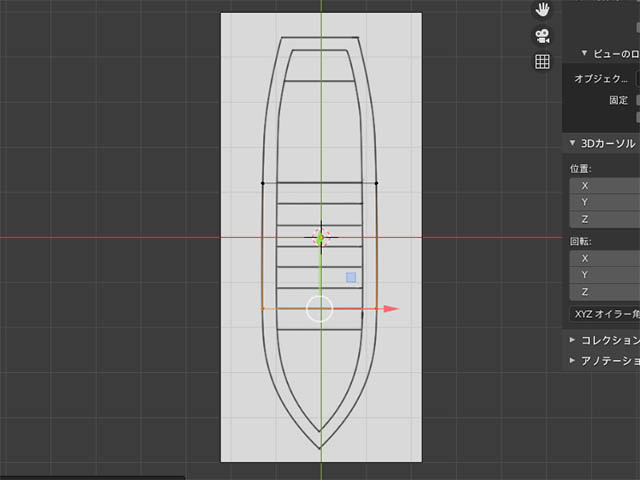

まず、平面の頂点を、分割しそうな箇所に移動します。（ボートの腰掛けあたり）

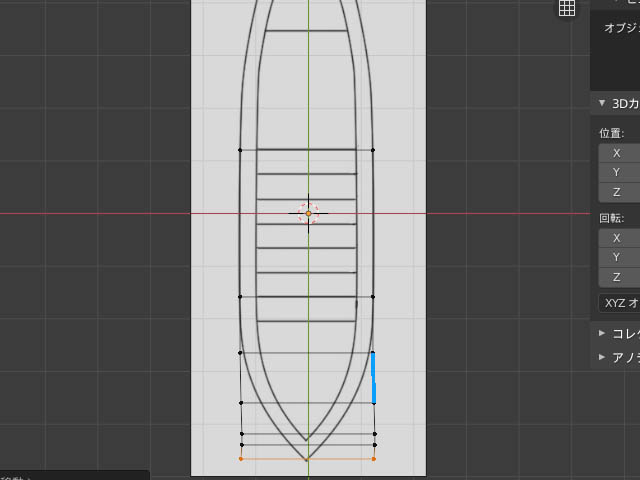

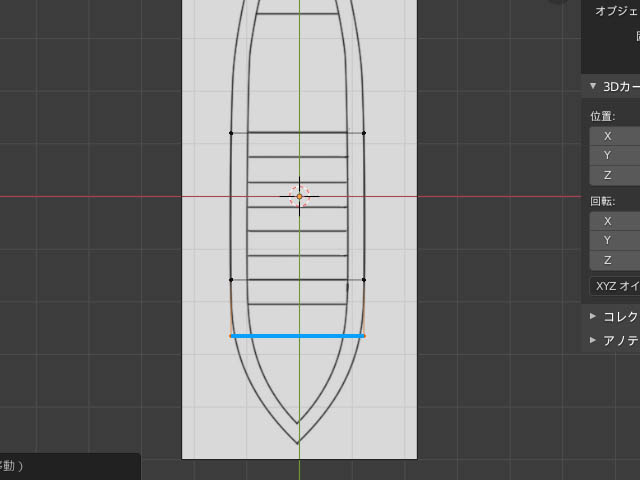

そこから、ボリビルドで船首方向一段伸ばします。（青線のところまで）
船首まで、つごう５段階伸ばしました。（この横になってる青線は、関係なし）

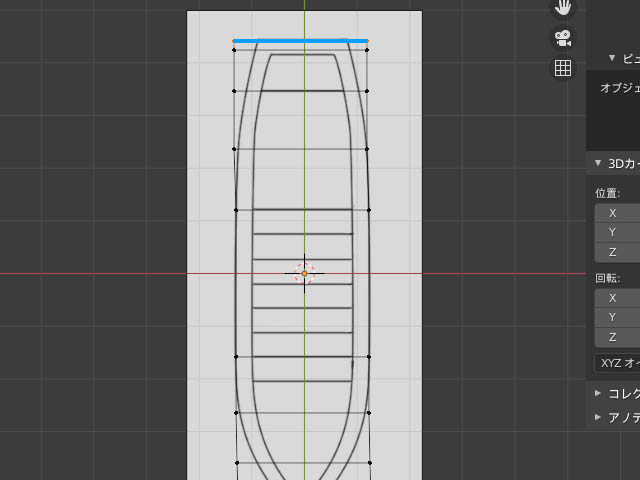

船尾も、３段階、ポリビルドで伸ばします。

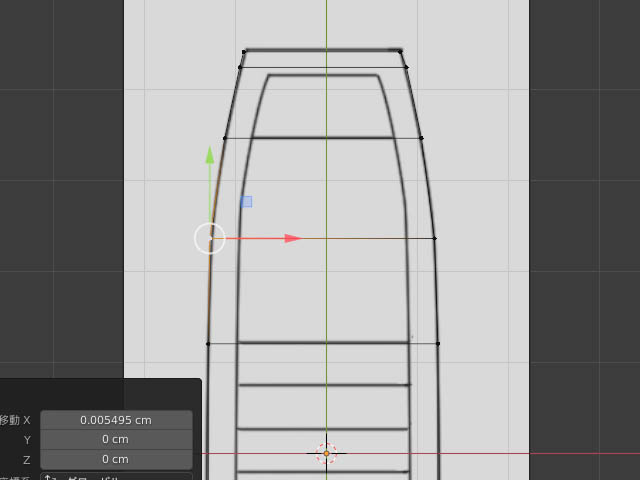

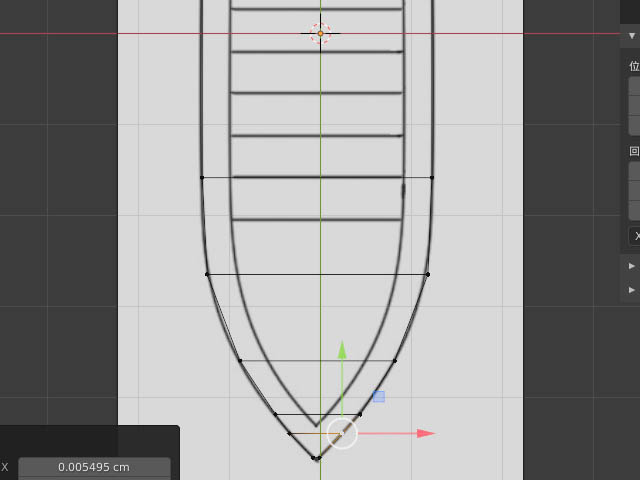

出来たら、幅を手動で船型に合わせます。
船首も、もちろん合わせます。

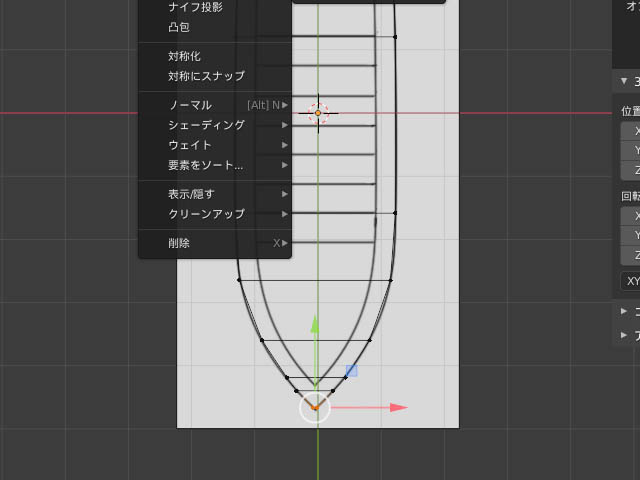

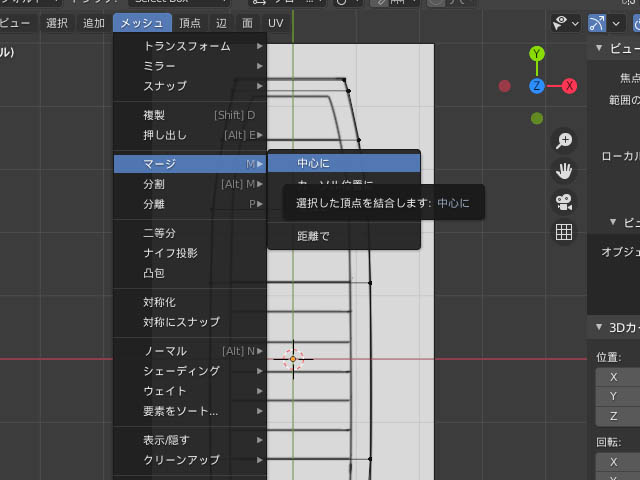

船首は、尖っているので、２つの頂点を統合します。（２点を選択して）
マージ、中心に、で。

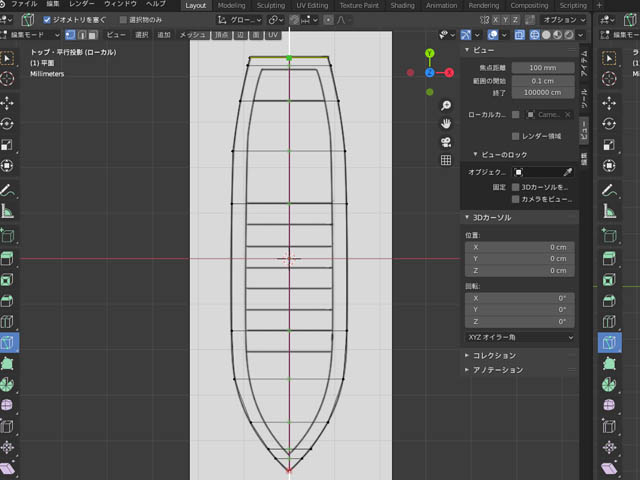

で、ナイフツールで、その船首から、”C”キーを押して、船尾方向へカット入れ船型を、真っ二つにします。

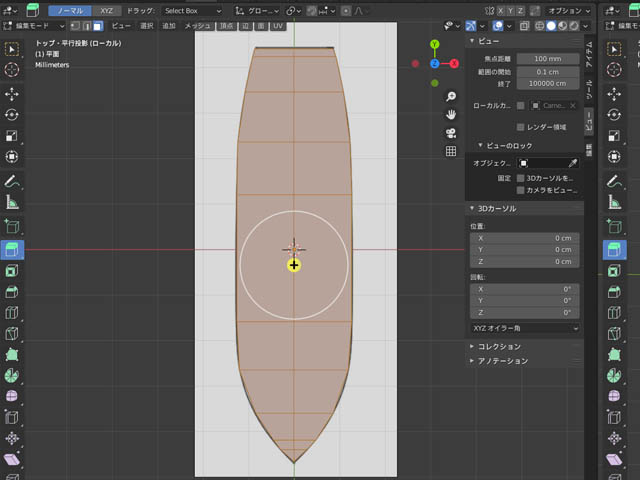

そして、面を総て選択して・・・

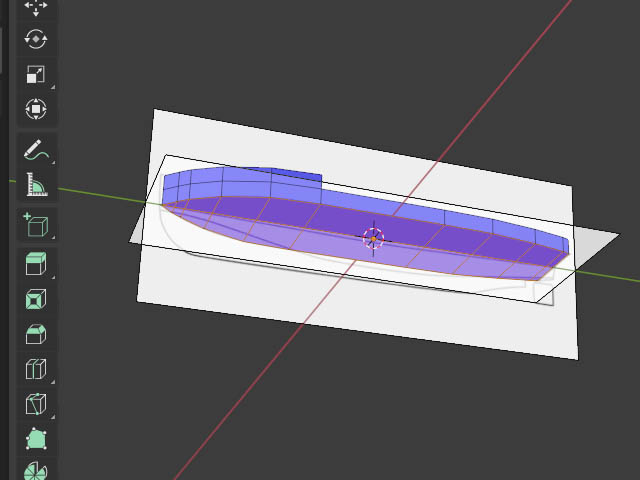

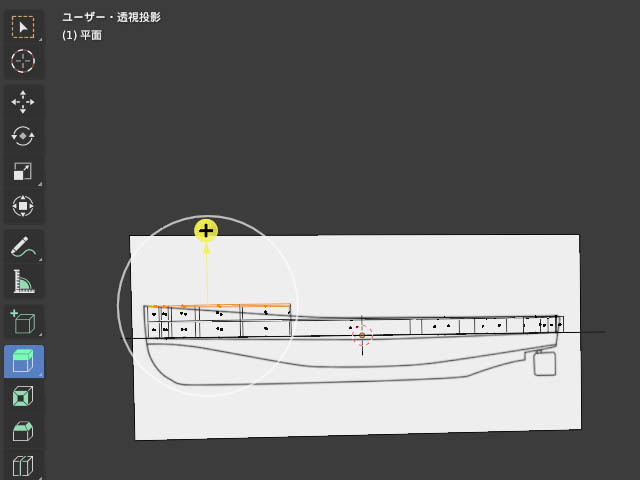

押し出しをかけます。
次に、２段めも図の位置から押し出します。
