最終艤装３・壁面の通路と梯子？の作成
今回は、舷側にある、細い通路（配管？）と梯子？らしきものの制作から。

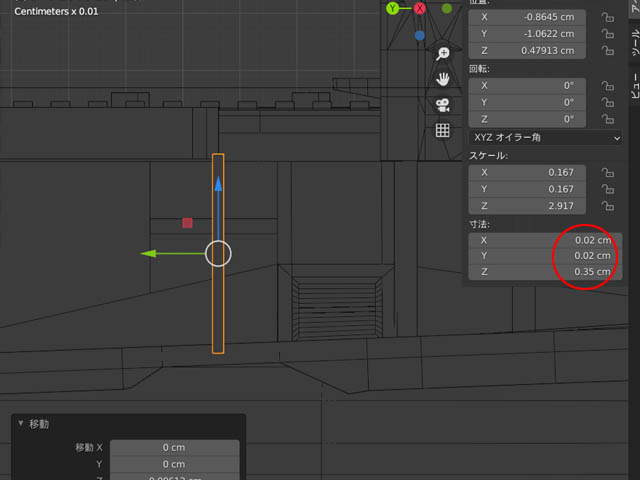

まずは、梯子のベースに、X=0.02,Y=0.02,Z=0.35の立方体を作成。

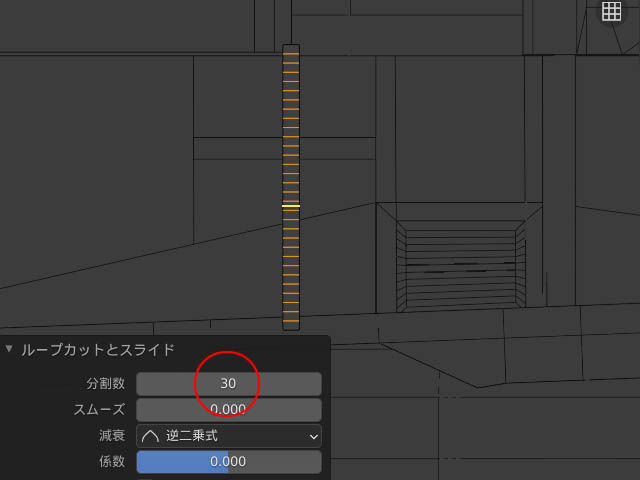

これにループカットで分割数３０ほどのカットを入れます。
で、前面を選択・・・
選択、チェッカー選択に解除で、一つおきの面を選択し直します。
押出で、（Z値0.012）前面を引っ張り出し、階段風にデコボコを演出。
それらしく、いたします。

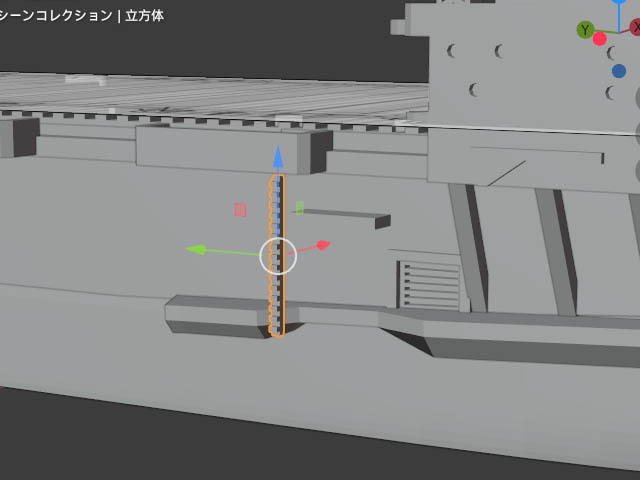

これを、マスター（コピー元）として複製し,それを壁面に移動します。
1つめは、ランチ置き場の下。

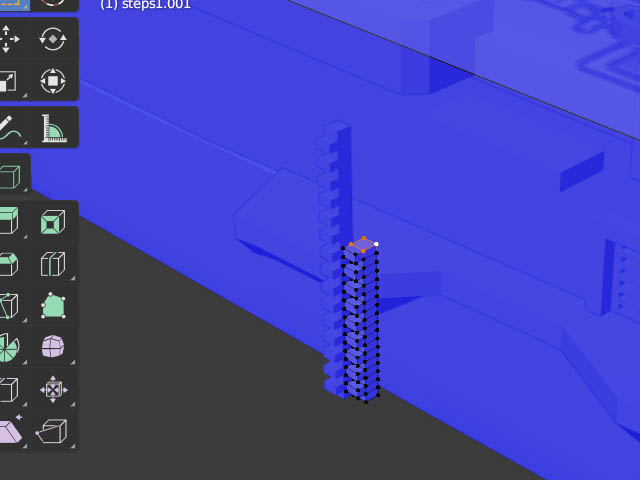

ランチ置き場に、移動したら、いらない上部（ハイライト部）を削除します。

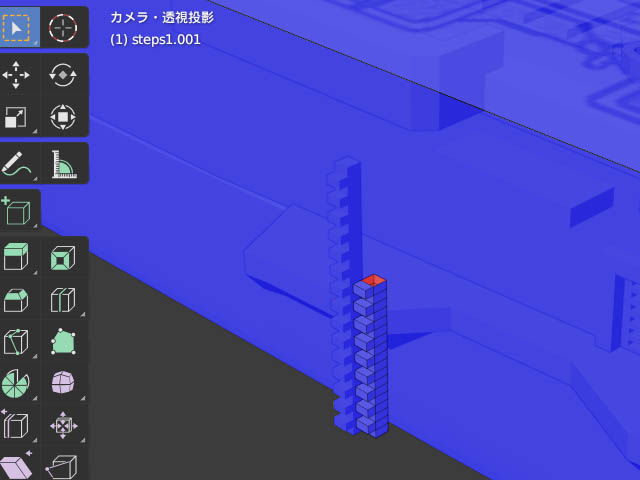

当然、穴が開きますので、、この部分を埋めます。Fコマンド（左隣りに表示されているは、マスターです）
これで、ここは、OKです。

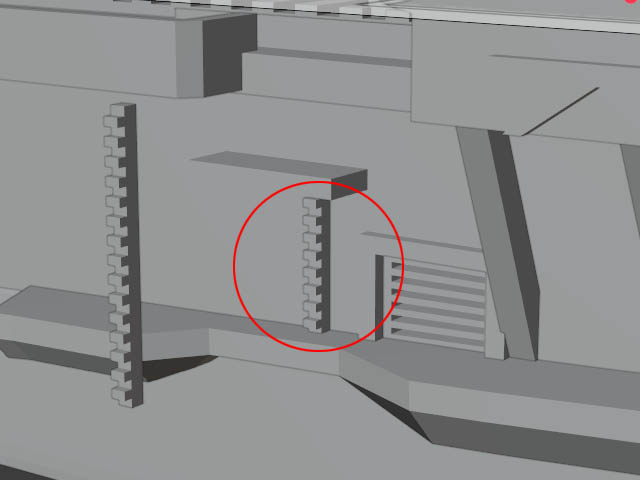

うまくランチ台の下へ潜り込ませました。

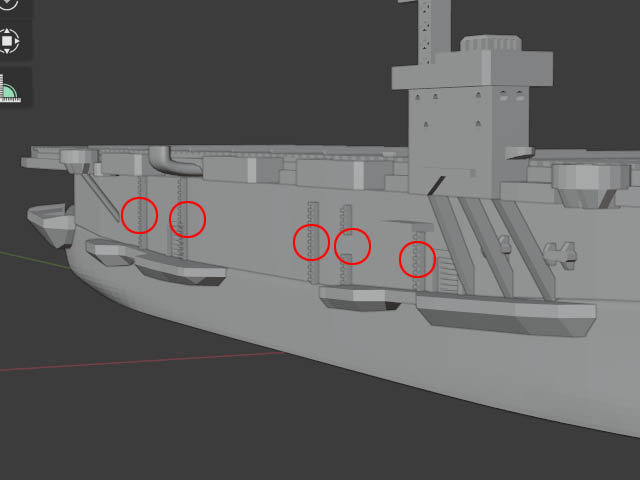

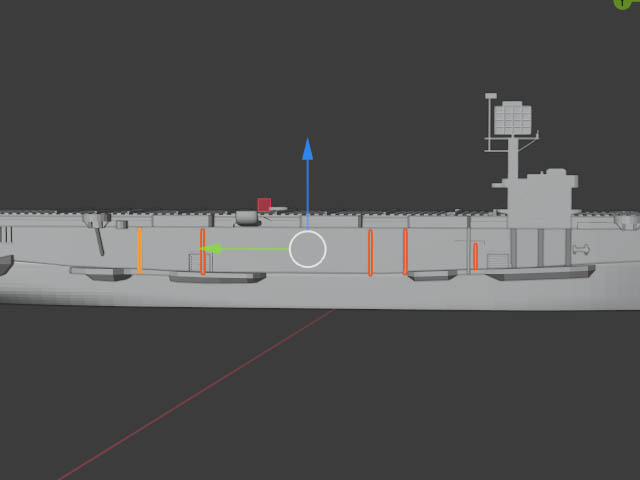

この様にして、右舷側にある、全５本の梯子？オブジェクトを完成させます。
上部と下部に、それぞれ潜りこませるように、揃えています。
次に、舷側に這うように、長く設置してある、段差？通路？のような物を作成しながら、排出口やらシャッター小物を作成し、壁面の完成を目指します。
模型の場合は、そう見えればOK程度の物を、です。（またまた、おおっざぱー、当方は艦船マニアでは、有りませんので無論わかりませんwww）

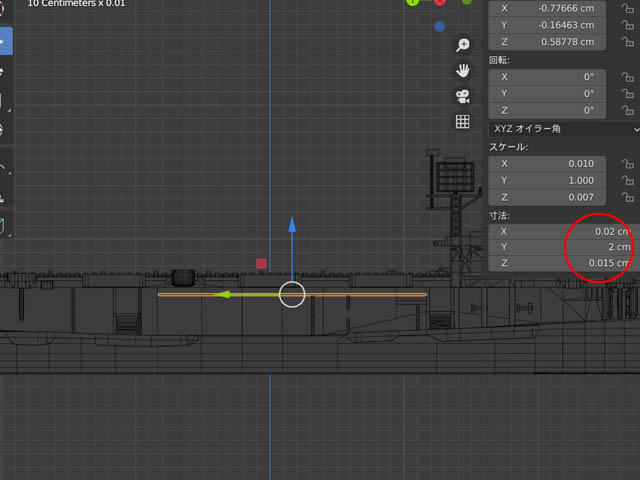

まずは、お決まりの、立方体の追加（数値は、赤丸内参照）
今度っは、これを通路用マスターオブジェクトとします。

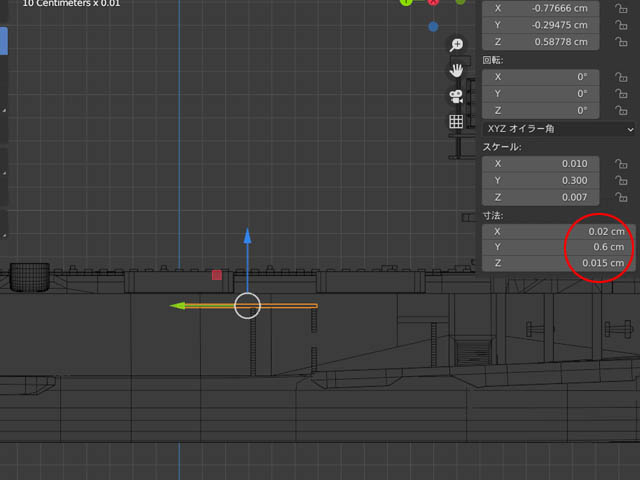

で、それを複製したものを図の位置へあて、数値を変えます。（赤丸内）

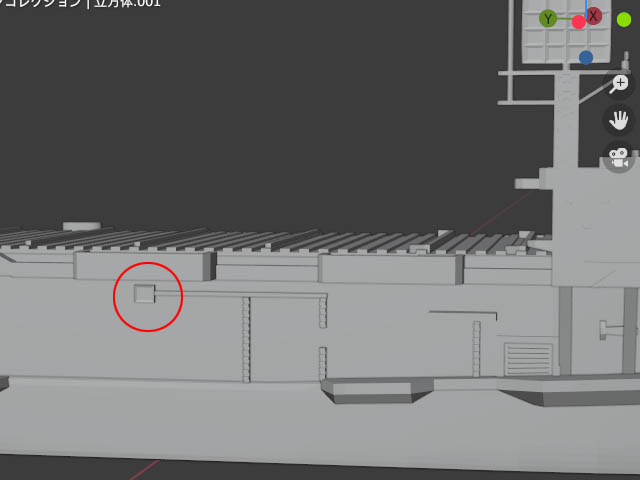

次に、この通路の後方に接する、排出口のようなオブジェクトを作成。
ここも立方体で、形成します。数値は（赤丸内）次に、編集モードにて、舷側外向き面を選択し・・・

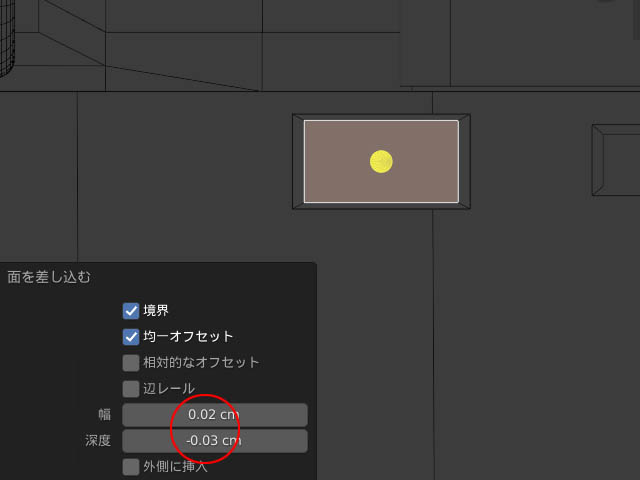

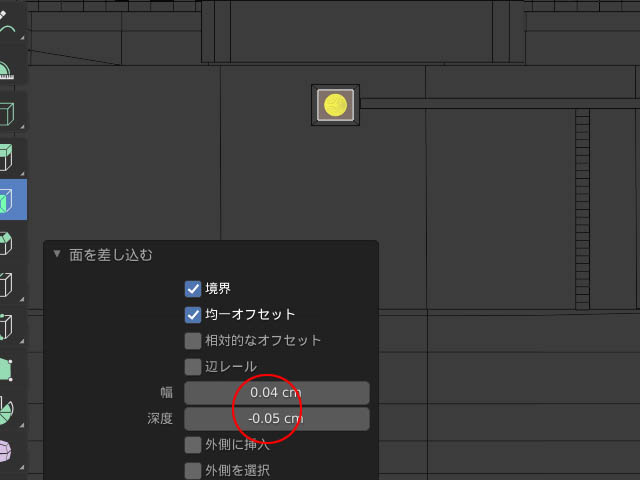

面を差し込むコマンドを実行します。幅＝0.04cm、深度＝−0.05cmくらいです。
こんな感じになれば、ここもOKです。
次に、さらに右となりにある、大きめの排出口です。ここはシャッター模様を組入れてみましょう。
まず、適当な立方体オブジェクトを追加。（数値、赤丸内）
舷側外面を、面を差し込むで、差し込みます。（数値、赤丸内）
この出来た面の縁の太さを頂点移動で整え、面選択から、この出来た面を分離コマンドで、別オブジェクトにします。
編集モードから、メッシュ、分離、選択で、現在選択している部分が、別オブジェクトとなります。
その分離された、オブジェクトを編集モードから、舷側に対して外側の面を選択して、
ループカット実行します。

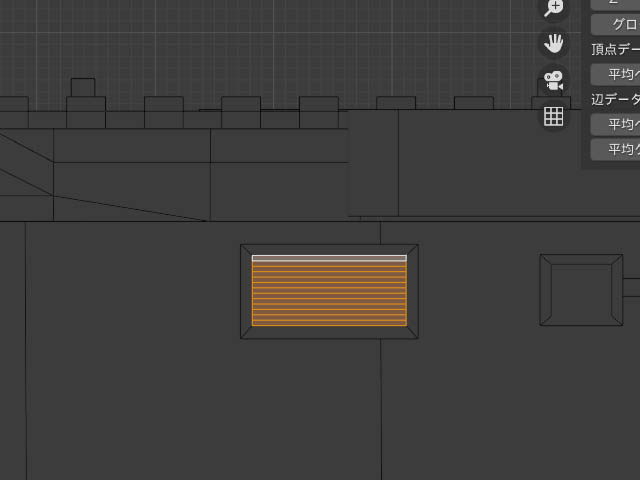

分割数を12くらいにして、シャッターの雰囲気を出します。
で、外面を全選択し・・・

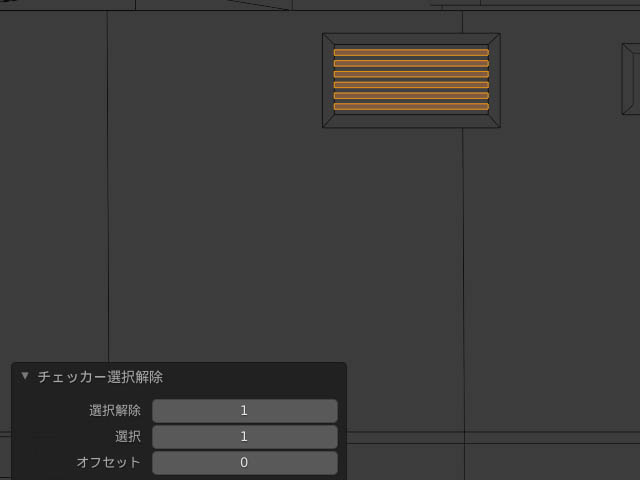

チェッカー選択解除で、一本おきに面を選択・・・
押し出して完成です。（数値は、0.02cmくらい）この排出口オブジェクトは、別々です。
引き続き、舷側通路です。

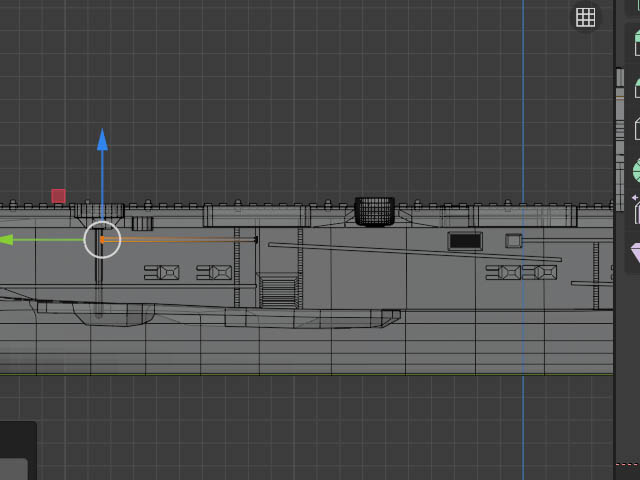

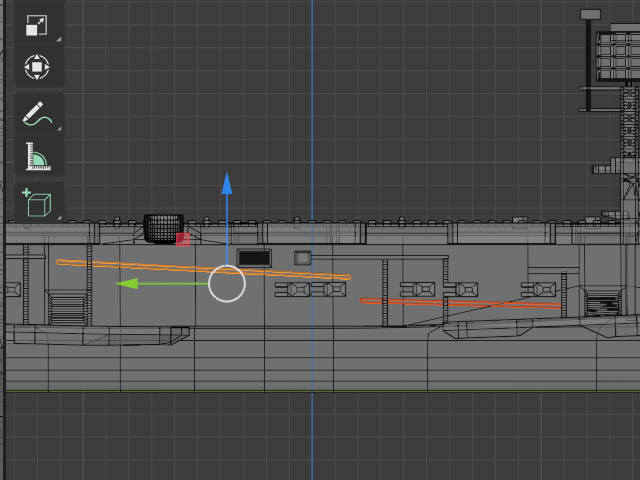

通路？らしきは、右舷先頭の梯子オブジェクトより、斜めに敷かれていますので、回転、移動、そして、長さを調整します。

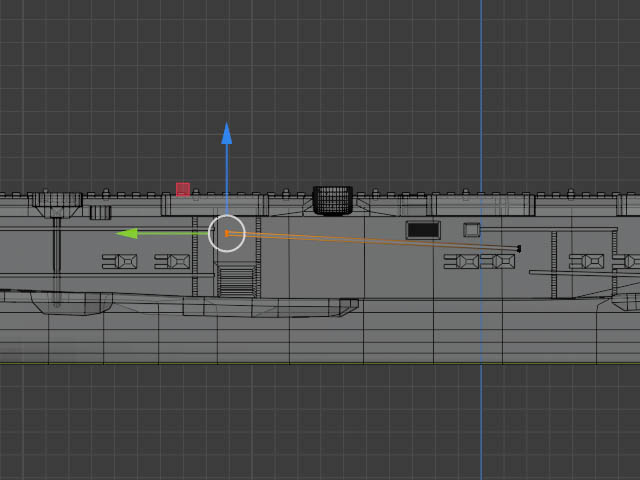

２番目の舷路は、先程作った通路から、３番目の梯子オブジェクトを過ぎた所まで、作成します。

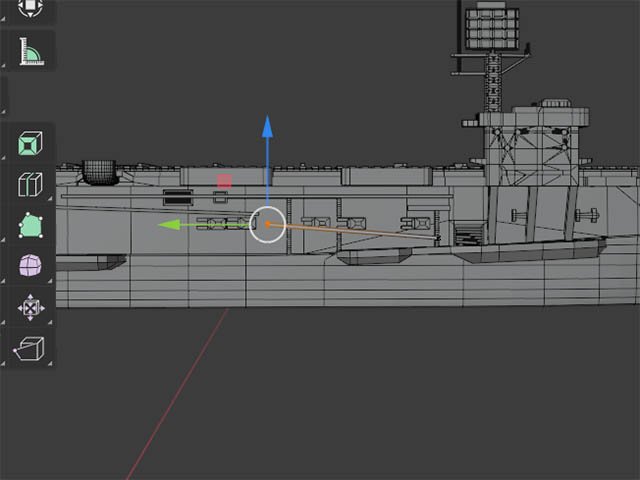

これも斜め舷路なので、回転ツールで調整いたします。
３番目は、40mmスポンソンまで、水平に設置します。

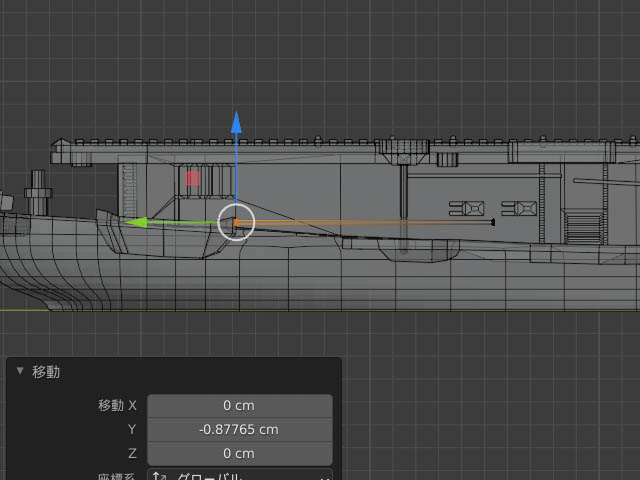

最後の４番目舷路は、５番目の梯子を少し過ぎた所から、艦尾５インチ砲用スポンソンの手前までです。
で、すべての舷路が配置したら、次は舷路の間を繋げます。
まずは、１番と２番目の間です。

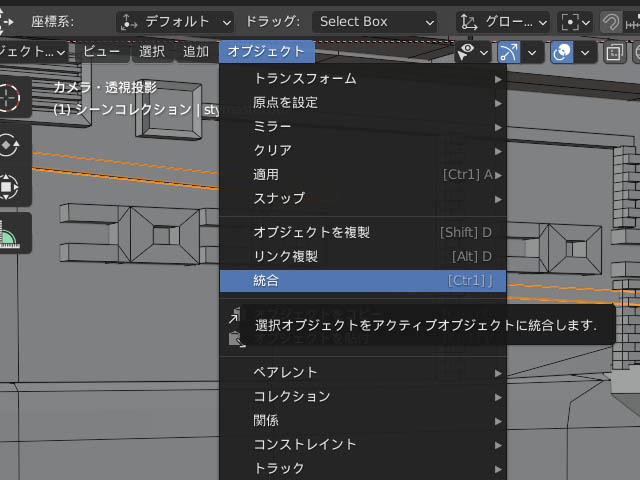

そのために。、今度は１番目と２番目舷路オブジェクトの統合を行い、一つのオブジェクトにします。（２つを選んで、オブジェクト、統合を選択（分離と反対ですね）
で、編集モードにして、向かい合う舷路の、面同士を削除後、頂点を選択しＦコマンド（面作成）により面を作成し、接続します。
うまく出来ました。
